| 部 件 |
項 目 |
詳 細 規 格 |
| 投影系統 |
視野 |
300 x 200 mm |
| |
放大倍率 |
10x, 20x, 50x |
| 透視照明系統 |
鹵素, 冷光源 |
12 V, 100 W |
| 冷卻離心機 |
箱體容量 |
80 L |
| 磨頭旋轉能力 |
CNC控制旋轉軸,水平 |
Z ±30° |
| 傾斜角度 |
α -15° |
| 磨削行程 |
行程長度 無級調控 |
W2 0-78 mm |
| 行程速度 無級調控 |
0-280 strokes/min. |
| 磨削主軸 |
主軸電機 |
1 hp;(可選:1.5 hp) |
| 主軸轉速 |
最大 4'000 rpm |
| 砂輪直徑 |
最大 150 mm |
| 鉆孔直徑 |
46 H6 |
| 工作行程范圍 |
表面寬度,數控軸 |
X 120 mm |
| 表面深度,數控軸 |
Y 50 mm |
| 辨析率 |
直線軸 |
0.0001 mm |
| 旋轉軸 |
0.001° |
| 加工臺面 |
臺面大小 |
500 x 290 mm |
| 高度調整 |
W1 80 mm |
| X軸工作行程范圍 |
U1 95 mm |
| Y軸工作行程范圍 |
V1 50 mm |
| 不同加工工件的工作行程: |
|
|
| 平面加工 |
最大磨削高度 |
70 mm |
| 最大工件高度 |
160 mm |
| 圓周加工 |
最大工件直徑 |
200 mm |
| 機器體積 |
W x D x H (cm) |
180 x 170 x 190 |
| 重量 |
2500 kg |
 |

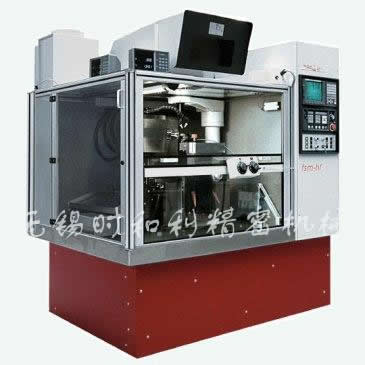

- FSM150可以非常好的滿足您在高精度曲線輪廓磨削
方面的要求。
- 大量的標準組件和磨具系統可以根據您的需要進行
選擇安裝。
|
